در ادامه مقاله اول درباره دوربین مداربسته 12 مگاپیکسلی جدید Hikvision امروز بیشتر به بحث فنی دوربین مذکور در کنار دوربین مداربسته پانورامیک پاناسونیک می پردازیم.
بدلیل بالا بودن حجم و تعداد تصاویر ممکن است زمان لود تصاویر متحرک کمی بیشتر از معمول باشد. ضمنا بدلیل کاهش حجم تصاویر متحرک از کیفیت واقعی دوربین مداربسته فاصله خواهند داشت.
مشکل خمیدگی گوشه تصاویر:
زمانی که دوربین مداربسته هایک ویژن را بررسی می کردیم فهمیدیم که تصاویر در گوشه های زوایا خمیده می شوند که در ادامه بیشتر توضیح می دهیم. اگر چه این مشکل در مدلهای قبلی دوربین مداربسته پانورامیک Hikvision مثل 6362 و 6332 دیده نمی شد اما در فرم ور جدید این مشکل وجود دارد.
تاثیرات جریانهای تصویری بر روی اشیاء
زمانی که از جریان تصویری پانورامیک استفاده می کنید صحنه بشدت تحریف و تغییر می کند بطوری که این حالت را زمانی که دوربین بر روی دیوار نصب شده باشد بیشتر احساس می کنید. کمی اجسام پخ یا کشیده شده بنظر می رسند.

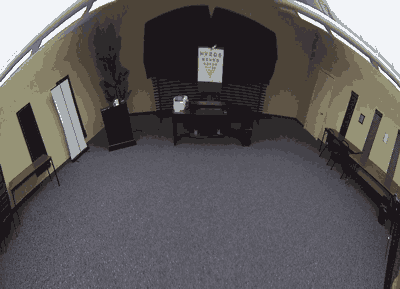

برای مثال در تصویر زیر می بینید که در اتاق کنفرانسی که محل تست ماست بالای فضای میدان دید بشدت تحریف و بهم ریختگی دارد و انگار بالا در مرکزتصویر، آهنربایی اجسام را به بالا کشیده است. وقتی شخصی در میان اتاق راه می رود علاوه بر تغییر قد و ارتفاع، در وسط میدان دید بیکباره قدش کوتاه و بلند می شود.

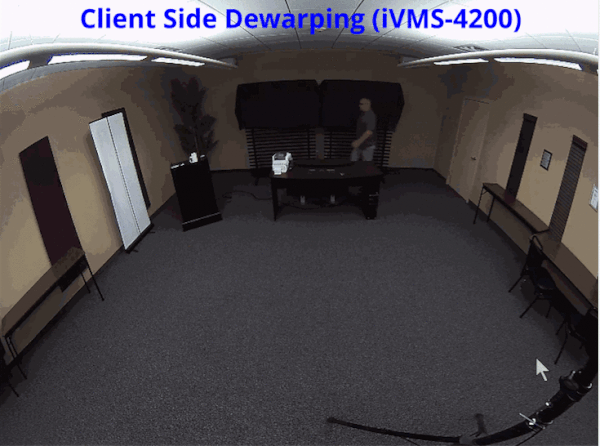

در حالت نمای مسطح پانورامیک هنگام کار با iVMS-4200 این اشکال وجود ندارد و اجسام و صحنه ها بخوبی و پیوسته مشاهده می شوند. این مشکل هنگام کار با VMS های متفرقه اتفاق می افتد.
محدودیت زوایای عمودی PTZ مجازی
زمانی که از جریان تصویری PTZ مجازی استفاده می کنید قادر نیستید بر روی منطقه ای که زوم کرده اید زوایای دید را تغییر دهید و با محدودیت روبرو می شوید که باعث می شود میدان دید کاهش پیدا کند.

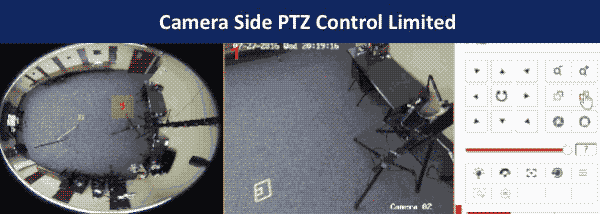

برای مثال در تصویر زیر می بینید که دوربین مداربسته قادر نیست فضای نیم تا یکمتری بالاتر از کف اتاق را بخوبی نمایش بدهد. درواقع بخش زیادی از نمای در ورودی اتاق را از دست می دهید. این را هم یادآوری کنیم که تلاش برای حرکت دادن تصویر بر روی منطقه مورد نظر بر اساس کنترل کنار صفحه باعث می شود دوربین مجددا به روی صحنه پیش فرض کف بازگردد.

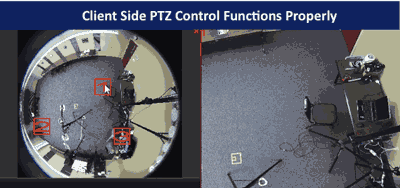

زمانی در حالت نمایش مسطح و پیوسته در iVMS-4200 هستیم این مشکل وجود ندارد. پنجره PTZ براحتی به هر طرف و خصوصا بالای میدان دید نیز حرکت می نماید.
پشتیبانی محدود در نمایش مسطح
این مسئله تنها در حالتی که از نمایش تصاویر مسطح (Side dewarping) استفاده می کنیم رخ می دهد. زمانی که از نرم افزار iVMS-4200 در این حالت استفاده می کنید خمیدگی تصویر کمتری در فرم پانورامائی خواهید داشت و دیگر محدودیتهای PTZ مجازی وجود ندارد.
مثلا این ویژگیها در برند Avigilon، Exacq، Genetec، Milestone و ... پشتیبانی نمی شوند اما دستگاههای VMS با برندهای دیگر نیز هستند که قادرند از دوربینهای مداربسته چشم ماهی این شرکت پشتیبانی کنند. در محصولاتی مثل Nx Witness یا DW Spectrum هیچ مشکلی با پشتیبانی نخواهید داشت.
کیفیت تصاویر

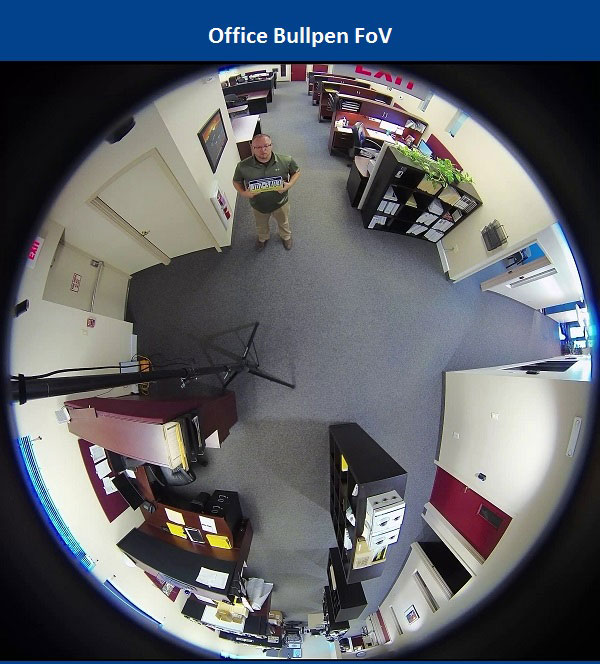

ما کیفیت تصاویر دوربین مداربسته پانورامیک Hikvision DS-2CD63CF-IV را در مقایسه با دوربین مداربسته Panasonic WV-SFC481 با رزولوشن 12 مگاپیکسل/4K بررسی کردیم. محیط تست یک اتاق اداری با طولی در حدود 25 متر است.

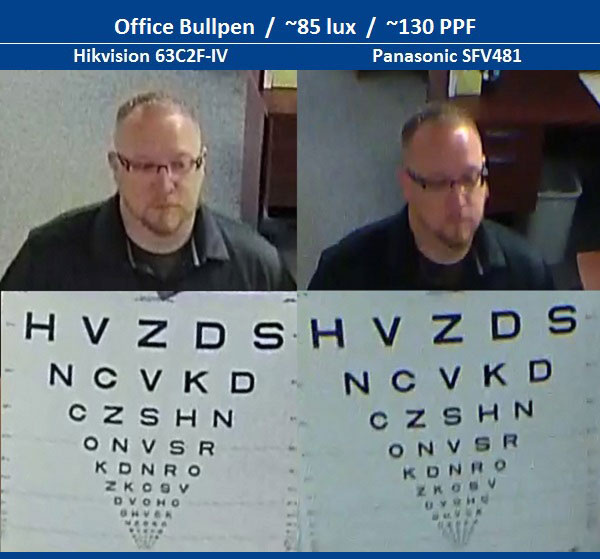

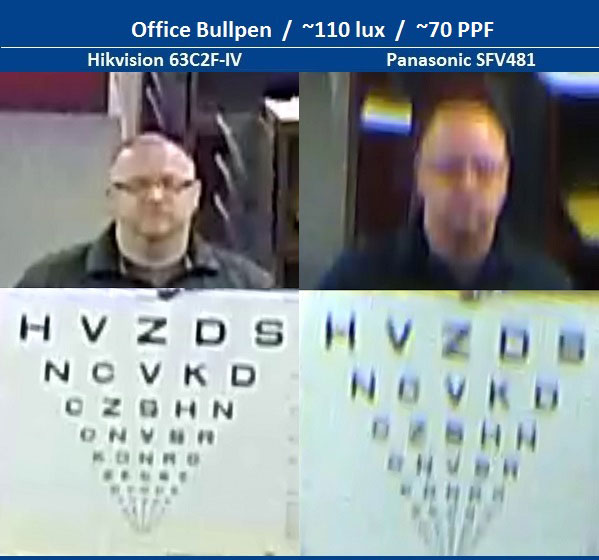

در نمای نزدیک دوربین مداربسته هایک ویژن 63C2 (در 1.5متری دوربین) جزئیات بهتری از هدف را نسبت به دوربین مداربسته پاناسونیک ارائه می دهد و خوانایی متن نیز بیشتر است. توجه کنید فرم مسطح سازی تصاویر در هر یک از دو دوربین مداربسته با دیگری فرق دارد و نتیجه می تواند بر روی میزان طول یا عرض تصاویر هم اثرگذاشته باشد.
در فاصله 5.5 متری از دوربین مداربسته، دوربین هایک ویژن جزئیات بهتری چه از شخص و چه از جدولی که در دستش است نسبت به دوربین مداربسته پاناسونیک ارائه می دهد. البته به همان دلیلی که گفتیم تصویر مربعی تر است.

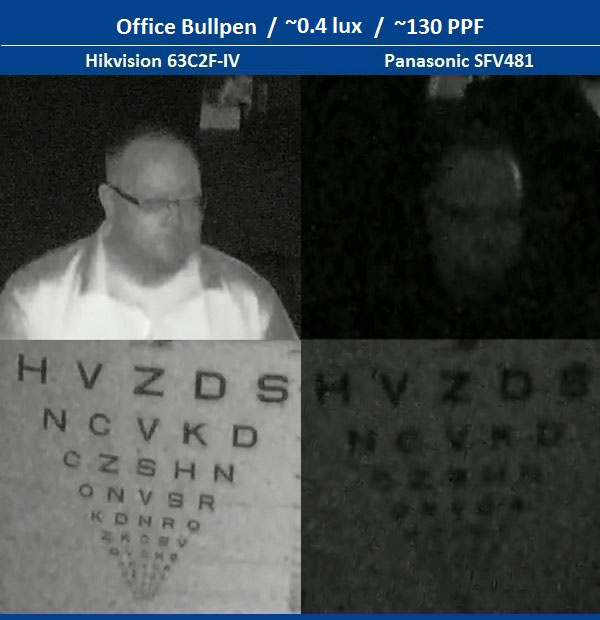

در تاریکی شب با روشن شدن نور IR دوربین مداربسته پانورامیک هایک ویژن جزئیات بیشتری از فرد را در فاصله نزدیک نشان می دهد و نوشته با جزئیات قابل خواندن را تا خط ششم جدول نشان می دهد. این در حالی است که تنها دو یا شاید سه خط در دوربین مداربسته پاناسونیک قابل خواندن است. این به برتری نور IR دوربین مداربسته پانورامیک هایک ویژن اشاره دارد.

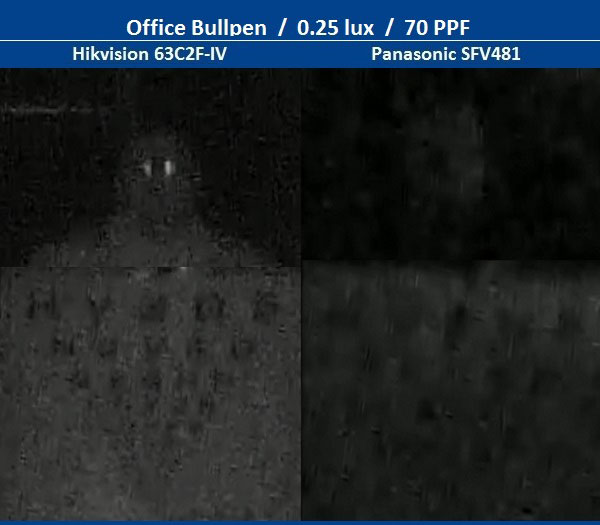

در فاصله 5.5 متری اشیاء در تصویر هنوز کمی قابل مشاهده هستند اما جزئیاتشان معلوم نمی شود. اما در دوربین پاناسونیک تاریک شدن تصویر بدلیل نویز دیجیتالی عملا صفحه ای مشکی به شما می دهد.
برد نور IR
دوربین مداربسته پانورامیک 63C2 هایک ویژن، دارای ال ای دی های نور IR با برد 10 متر هستند که در آزمایش و تصویر زیر برای حداکثر فاصله عنوان شده ضعیف به نظر می آید اما هنوز صحنه قابل مشاهده است و در فواصل نزدیک بهتر و کاربردی تر خواهد بود. یعنی در فاصله کمتر از 8 متر کارایی مناسبی دارد.

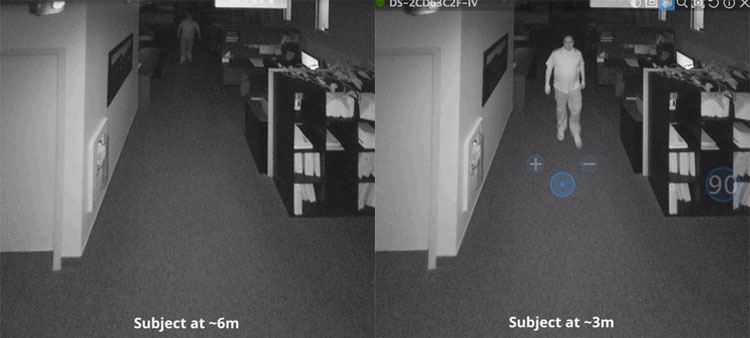

در تصویر بالا، تفاوت فواصل در برد نور IR قابل مشاهده است. در سمت چپ فرد در فاصله تقریبا 6 متری و در تصویر سمت راست فرد در فاصله 3 متری دوربین مداربسته در هنگام روشنایی نور IR دیده می شود.

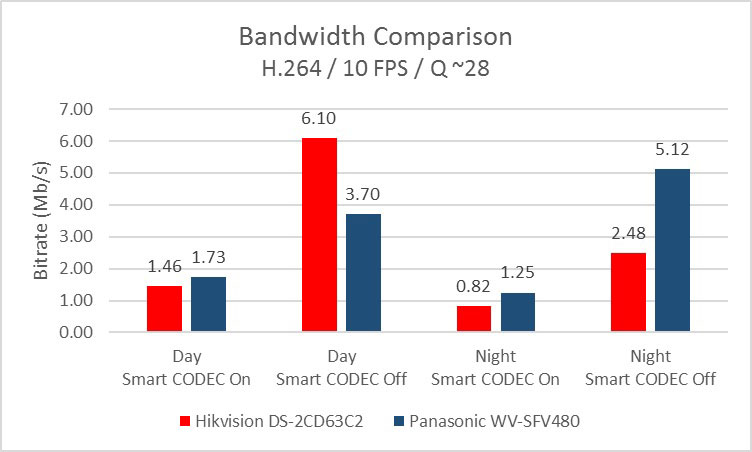

مقایسه پهنای باند – کارایی کدک H.264+

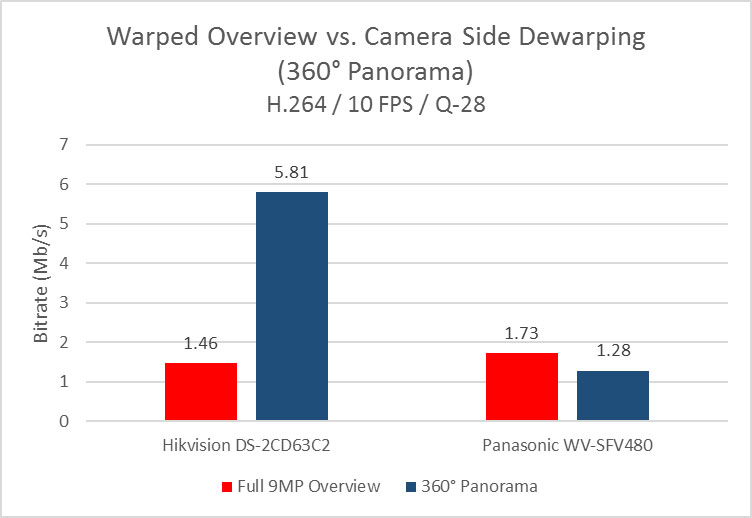

دوربین مداربسته 63C2 هایک ویژن با استفاده از کدک هوشمند H.264+ می تواند تا 80 درصد نرخ انتقال بیتها را کاهش دهد و عملا این موضوع را در این دوربین و محصولات دیگر Hikvision مشاهده کرده ایم. میزان نرخ بیتهای انتقالی با استفاده از کدک H.264+ در دوربین مداربسته هایک ویژن بسیار بهتر از دوربین مداربسته Panasonic SFV480 کاهش می یابند. البته باید این را هم بگوییم که این قابلیت در نمایش چشم ماهی یا همان حالت تصویر خمیده در دسترس هستند و زمانی که به حالت مسطح بر می گردید امکان بهره مندی از آن وجود ندارد.
در هر حال از آنجاییکه کدک H.264+ تنها در این وضعیت قابل استفاده است بنابراین استفاده از جریان تصویری مسطح دوربین می تواتد باعث افزایش بسیار بیشتر نرخ بیتها شود. برای مثال استفاده از جریان مضاعف(دوبل) پانوراما در دوربین مداربسته 63C2 هایک ویژن (هنگام نصب سقفی) باعث می شود میزان نرخ بیتهای تصویر تا بیش از 4 مگابیت برثانیه(512 کیلوبایت) افزایش یابد. در دوربین مداربسته پانورامیک پاناسونیک بدلیل آنکه کدک هوشمند بر روی همه جریانهای تصویری می تواند اعمال شود تفاوتی در نرخ انتقال بیتها بوجود نمی آید.
پارامترهای ارزیابی
هر دو دوربین مداربسته با تنظیمات پیش فرض و بدون هیچ تغییری با تنظیمات زیر مورد بررسی قرار گرفتند:
- H.264 ، 10 فریم بر ثانیه ، تقریبا با quantization 28
- سرعت شاتر حداکثر 1/30s
ضمن اینکه از نرم افزارهای فرم ور با نسخه های زیر هم استفاده شده است :
- Hikvision DS-2CD63C2F-IV : 5.4.14
- Panasonic WV-SFV480 : 2.50
